हीट एक्सचेंजर के लिए ASTM A249 / ASME SA249 स्टेनलेस वेल्डेड ट्यूब
एक संदेश छोड़ें
एएसटीएम ए249 / एएसएमई एसए249 बॉयलर, सुपरहीटर्स, कंडेनसर और हीट एक्सचेंजर्स जैसे उच्च तापमान अनुप्रयोगों के लिए वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील टयूबिंग के लिए एक मानक विनिर्देश है। यह मानक गर्मी हस्तांतरण और दबाव युक्त अनुप्रयोगों के लिए टयूबिंग की उपयुक्तता सुनिश्चित करने के लिए विनिर्माण आवश्यकताओं, सामग्री ग्रेड (उदाहरण के लिए, टीपी 304, टीपी 304 एल, टीपी 316 एल), गुणवत्ता नियंत्रण और परीक्षण को शामिल करता है।
वेल्डेड ऑस्टेनिटिक स्टील बॉयलर, सुपरहीटर, हीट एक्सचेंजर और कंडेनसर ट्यूबिंग के लिए एएसटीएम ए249 / एसए 249 मानक विशिष्टता
1.1 यह विनिर्देश तालिका 1 में सूचीबद्ध ऑस्टेनिटिक स्टील के विभिन्न ग्रेडों से बने वेल्डेड टयूबिंग को शामिल करता है, जिनकी दीवार की मोटाई नाममात्र है, जो बॉयलर, सुपरहीटर, हीट एक्सचेंजर या कंडेनसर टयूबिंग के रूप में उपयोग के लिए उपयुक्त है।
1.2 ग्रेड TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H, और TP348H ग्रेड TP304, TP309S, TP309Cb, TP310S, TP310Cb के संशोधन हैं। टीपी316, टीपी321, टीपी347, और टीपी348 और सुपरहीटर्स और रीहीटर्स जैसे उच्च तापमान अनुप्रयोगों के लिए उपयुक्त हैं।
1.3 यह विनिर्देश आम तौर पर 1/8 इंच [3.2 मिमी] अंदर के व्यास से लेकर 5 इंच [127 मिमी] बाहरी व्यास तक के पाइप के आकार और मोटाई प्रदान करता है, जिसमें दीवार की मोटाई 0.015 से 0.320 इंच तक होती है। [0.4 से 8.1 मिमी] सम्मिलित है। अन्य आकार सुसज्जित किए जा सकते हैं, बशर्ते ऐसा पाइप इस विनिर्देश की अन्य सभी आवश्यकताओं के अनुरूप हो।
1.4 यांत्रिक संपत्ति की आवश्यकताएं 1/8 इंच [3.2 मिमी] से कम आंतरिक व्यास या 0.015 इंच [0.4 मिमी] से कम मोटाई वाले टयूबिंग पर लागू नहीं होती हैं।
एएसटीएम ए249 स्टेनलेस स्टील वेल्डेड पाइप विशिष्टताएँ
| ग्रेड | : | एएसटीएम ए249, एएसएमई एसए249 |
| प्रकार | : | सुपरहीटर, वेल्डेड ऑस्टेनिटिक स्टील बॉयलर, हीट -एक्सचेंजर, और कंडेनसर ट्यूब |
| आकार | : | 1/8" एनबी से 5" एनबी, 1/4" ओडी से 5" ओडी आकार के स्टेनलेस स्टील सीमलेस ट्यूब उपलब्ध हैं |
| लंबाई | : | 6 मीटर तक, कस्टम कट लंबाई |
| मोटाई | : | एएनएसआई बी36.19/36.10 के अनुसार 1 मिमी से 13 मिमी, एससीएच 5/5एस, 40/40एस, 80/80एस, 10/10एस, 20/20एस, 120/120एस, 160/160एस |
| खत्म करना | : | नंबर 1 पिकल्ड फिनिश, बीए फिनिश, नंबर 4 फिनिश, इलेक्ट्रोपॉलिश्ड पाइप्स |
यदि आप हमारे उत्पादों में रुचि रखते हैं या हमारे साथ सहयोग करते हैं, यहां तक कि कोई टिप्पणी या सुझाव भी चाहते हैं, तो अधिक विस्तृत जानकारी के लिए कृपया हमसे अभी संपर्क करें। ईमेल:info@gneestainless.com
एएसटीएम ए249 स्टेनलेस स्टील वेल्डेड पाइप रासायनिक संरचना
| यूएनएस | C | एम.एन. | P | S | सी | करोड़ | नी | एमओ | ती | नायब | N | |
| एएसटीएम ए249 टीपी304 | S30400 | 0.08 | 2 | 0.045 | 0.03 | 1 | 18.0-20.0 | 8.0-11.0 | ||||
| एएसटीएम ए249 टीपी304एल | S30403 | 0.035 | 2 | 0.045 | 0.03 | 1 | 18.0-20.0 | 8.0-13.0 | ||||
| एएसटीएम ए249 टीपी316 | S3160 | 0.08 | 2 | 0.045 | 0.03 | 1 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | |||
| एएसटीएम ए249 टीपी316एल | S31603 | 0.035 | 2 | 0.045 | 0.03 | 1 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 |
एएसटीएम ए249 स्टेनलेस स्टील वेल्डेड पाइप यांत्रिक गुण
| सामग्री | गर्मी | तापमान | तन्यता ताकत | नम्य होने की क्षमता | बढ़ाव %, न्यूनतम |
| इलाज | न्यूनतम. | केएसआई (एमपीए), मिन। | केएसआई (एमपीए), मिन। | ||
| º F(º C) | |||||
| एएसएमई एसए249 टीपी304 | समाधान | 1900 (1040) | 75(515) | 30(205) | 35 |
| एएसएमई SA249 TP304L | समाधान | 1900 (1040) | 70(485) | 25(170) | 35 |
| एएसएमई एसए249 टीपी316 | समाधान | 1900(1040) | 75(515) | 30(205) | 35 |
| असमे एसए249 टीपी316एल | समाधान | 1900(1040) | 70(485) | 25(170) | 35 |
चपटा परीक्षण
प्रत्येक लॉट से फ़्लेयरिंग परीक्षण के लिए उपयोग किए जाने वाले नमूने पर नहीं, बल्कि एक तैयार ट्यूब के प्रत्येक छोर से नमूनों पर एक फ़्लैटनिंग परीक्षण किया जाएगा।
निकला हुआ किनारा परीक्षण
प्रत्येक लॉट से फ़्लैटनिंग परीक्षण के लिए उपयोग किए जाने वाले नमूने पर नहीं, बल्कि एक तैयार ट्यूब के प्रत्येक छोर से नमूनों पर एक फ़्लैंज परीक्षण किया जाएगा।
रिवर्स-बेंड टेस्ट
प्रत्येक 1500 फीट [450 मीटर] तैयार टयूबिंग के एक नमूने पर एक रिवर्स{0}}बेंड परीक्षण किया जाएगा।
हाइड्रोस्टैटिक या नॉनडिस्ट्रक्टिव इलेक्ट्रिक टेस्ट
प्रत्येक ट्यूब को या तो हाइड्रोस्टैटिक या गैर-विनाशकारी विद्युत परीक्षण के अधीन किया जाएगा। क्रेता निर्दिष्ट कर सकता है कि किस परीक्षण का उपयोग किया जाना है।
चिह्नों
विशिष्टता ए 1016/ए 1016एम में निर्धारित अंकन के अलावा, ग्रेड टीपी304एच, टीपी309एच, टीपी309एचसीबी, टीपी310एच, टीपी310एचसीबी, टीपी316एच, टीपी321एच, टीपी347एच, और टीपी348एच के लिए अंकन में हीट नंबर और हीट{11}}ट्रीटमेंट लॉट पहचान भी शामिल होगी।
टिप्पणी:
मिल परीक्षण प्रमाणपत्र EN10204.3 के अनुसार जारी किए जाएंगे।
सभी ट्यूबों की आपूर्ति लागू एएसटीएम ए249/ए249एम विशिष्टता के अनुसार की जाएगी।

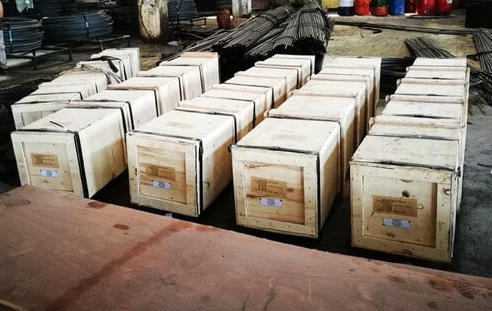

पैकिंग और मार्किंग
बंडलों में पैक किया गया या प्लाई लकड़ी के बक्से को प्लास्टिक में लपेटा गया, और समुद्र में उपयुक्त डिलीवरी या अनुरोध के अनुसार उपयुक्त रूप से संरक्षित किया गया।
